2021 Model S Plaid的電池系統(3)

2021-10-11 00:00:00 知化汽車 瀏覽次數 5484

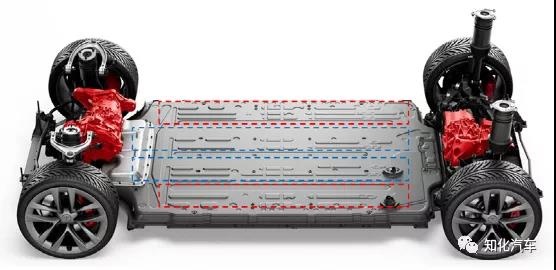

之前在探秘Model S Plaid(2)中,我們有探討過它可能的集成方案,當時根據上蓋子的拓?fù)浣Y(jié)構推測有可能是沿用了Model 3上的大模組技術,如下:


這個推測需要更正下,特斯拉不是沿用既有的大模組技術,而是直接向4680 CTC的方案過渡,如下所示。

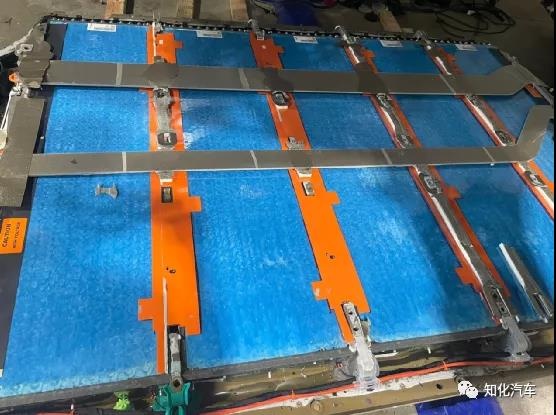

Model S Plaid的設計改進仍是基于老版本的箱體,重要的一點就是保留橫梁結構,所不同的是老版本設計有7根橫梁,這里只有5根。將原來的箱體模組區分隔成5個區域,用于承載新的電芯成組。


時,S Plaid也去掉了老版本中下箱體中的縱梁(同時也是高壓+低壓通訊的通道),如果S Plaid在整車車身和底盤沒有加強設計的話,這種改動讓整個車輛和電池包在軸向上的結構性能會衰弱下來,降低整車的安全系數。


除此這外,這個包最顯眼的是藍色的灌封物,看起來像是Model 3中的膠,推測是采用了電芯直接固定到箱體的方案,即CTP,只是分為5個區域分別集成。


金云母片在這里的用法與國內基本同步,它不僅僅是做為熱失控防護之用,同時也起來一定的結構支撐作用,Model S用于支撐兩根大型的busbar匯流排,這兩個匯流排貫穿電池包前后。


國內對于金云母類似的用法體現在比如用來代替模組的上蓋,因?yàn)閷?duì)于高鎳電芯的模組,為了防止熱失控對匯流排與低壓連接造成二次危害,所以會在模組上蓋沿電芯(方形)極柱排列的方向布置相應的云母片,在電芯泄爆閥的位置鏤空出來,代表產品就是國內ID.4的模組。這里云母和上模組的上蓋就存在冗余,如果云母再具有一定的結構性能,就可以把上蓋去掉,即直接做成云母上蓋,這是ID.4接下來要改進的一點。

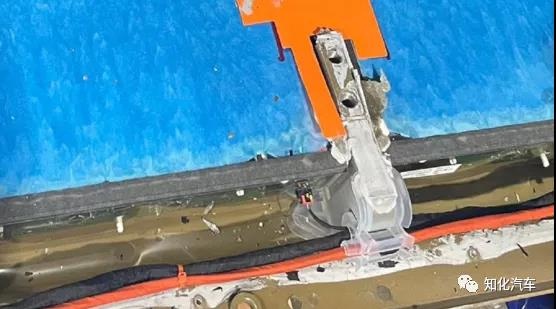

從上圖還可以判斷,電芯組件與下箱體的兩側留有一定的空間和距離,一側是用于液冷走線布置,電芯的冷卻還是Model S老版本的蛇形管,進出水品位于同一側;另一側則主要是低壓通訊走線布置,推測電池管理系統的從控CSC就布置在這一端。



由于看到的圖有限,很多技術方案還有待進一步確認,后續拿到S Plaid的拆解信息再單獨做一次開箱分析。

從特斯拉自身技術發展的歷程和階段來看,Powerwall 2.5、Model S Plaid、4680 structural battery屬于同一個技術平臺、不同的開發階段,從這三者身上可以把特斯拉的第四代電池平臺關鍵技術梳理出來。
